Doppelboden in Düsseldorf - USV Mittelspannungsanlage
Wasser und Kondensatleitungen für die Klimaanlage

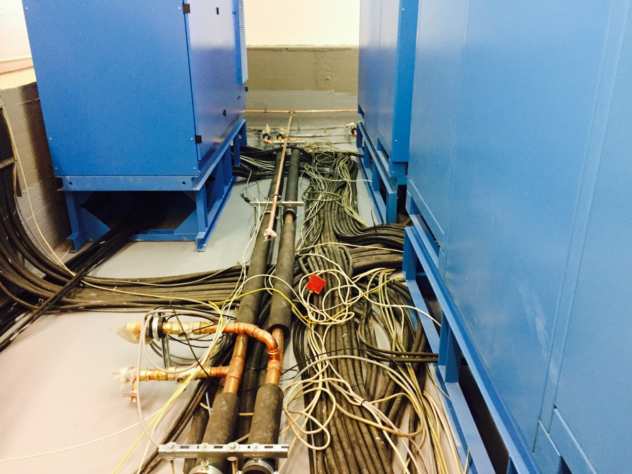

Auf dem Foto sehen Sie die dicke Kupferleitungen, die von und zu den Klimaanlagen führen. Diese Leitungen werden zusätzlich mit Armaflex isoliert, um Schwitzwasser zu vermeiden. Die dicken Bündel an Stromleitungen versorgen ein großes Rechenzentrum in Düsseldorf mit den notwendigen Strom. Diese USV Anlagen erzeugen derart viel Wärme, dass der Raum aufwändig gekühlt werden muss. Damit der Raum später begangen werden kann, ist ein Doppelboden installiert worden.

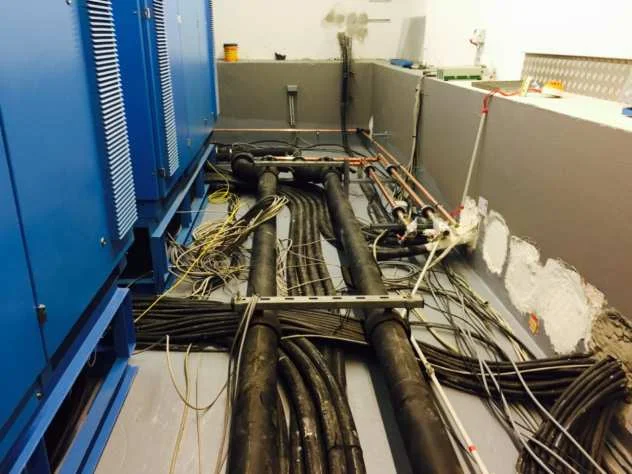

Isolierte Wasser und Kondensatleitungen und Kabelbündel für die Klimaanlage verschwinden im Doppelboden
Schaltwartenboden von DOBOTEC in Erkrath
In der USV wurde ein Doppelboden installiert. Dieser wurde mit Schaltwarten Profilen montiert, um später eine hohe Tragfähigkeit zu gewährleisten. Diese Schaltwarten- Konstruktion ermöglichte das flexible Antworten von Doppelbodenstützen. Weil das standardmäßige Doppelbodenraster von 60 × 60 cm teilweise überschritten wurde, hat man sich dazu entschlossen, Schaltwartenprofile mit 80 mm Höhe einzusetzen.
Hier wird ein Schaltwartenboden von DOBOTEC montiert und macht so die Klimazentrale begehbar.
Doppelboden in einer USV Mittelspannungsanlage
Eine USV Anlage wurde mit einem leitfähigen Doppelboden ausgestattet. Die aus Stahlprofilen bestehende Unterkonstruktion ist mit den Stützenköpfen verschraubt. Die Doppelbodenplatten sind aus Spezialwerkstoff Holz mit Graphitanteilen. Der leitfähige PVC Belag von Armstrong DLW, conductiv Royal LG2, Farbe grau.
Vor der Montage des Doppelbodens wurde der Boden gestrichen. USV Mittelspannungsanlage
Doppelbodenplatten aus Holz mit PVC Belag
Die Bodenplatten aus dem Spezialwerkstoff Holz wurden unterseitig mit einem Stahlblech in 0,5 mm Stärke versehen. Dieses Stahlblech verhindert ein verziehen der Platte und erhöht gleichzeitig die Tragfähigkeit. Der PVC Bodenbelag von Armstrong DLW ist hochleitfähig und mit Graphitanteilen durchsetzt. Es handelt sich bei dem Bodenbelag um folgendes Produkt: PVC-DLW Royal ESD 1424 PUR Farbe: 1424-059. Dieser Doppel -bodenbelag wird als Stanzling für den Doppelboden hergestellt.
Doppelbodenplatten aus Holz mit PVC Belag DLW Royal LGII montiert auf der Schaltwarten Konstruktion
Rahmen für Klimanlage
Hier sehen Sie den Schaltwarten Rahmen aus Stahlprofilen für die neu zu installieren Klimaanlagen.
Dieser Profilrahmen im Doppelboden in Düsseldorf dient als Untergestell für einen Schaltschrank
Doppelboden in der Höhe justierbar

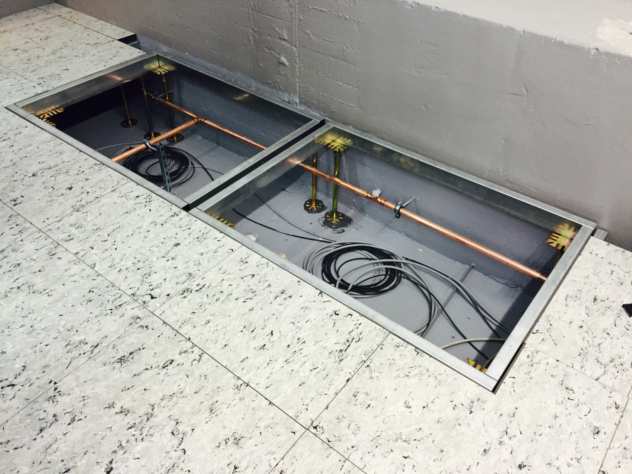

Damit der Doppelboden nachher in einer durchgängigen Höhe installiert ist, können die Doppelbodenstürzen mittels Gewinde und Stellschraube in der Höhe verstellt werden. So können Toleranzen im Rohboden ausgeglichen werden.
Diese Profilrahmen dienen im Doppelboden als Basis für zwei Klimatruhen und sind in der Höhe verstellbar.
Doppelboden in einer USV Mittelspannungsanlage
Eine USV Anlage wurde mit einem leitfähigen Doppelboden ausgestattet. Die aus Stahlprofilen bestehende Unterkonstruktion ist mit den Stützenköpfen verschraubt. Die Doppelbodenplatten sind aus Spezialwerkstoff Holz mit Graphitanteilen. Der leitfähige PVC Belag von Armstrong DLW, conductiv Royal LG2, Farbe grau.
Der fertig installierte Doppelboden in einem Rechenzentrum in Düsseldorf - Klimazentrale und USV Mittelspannungsanlage
